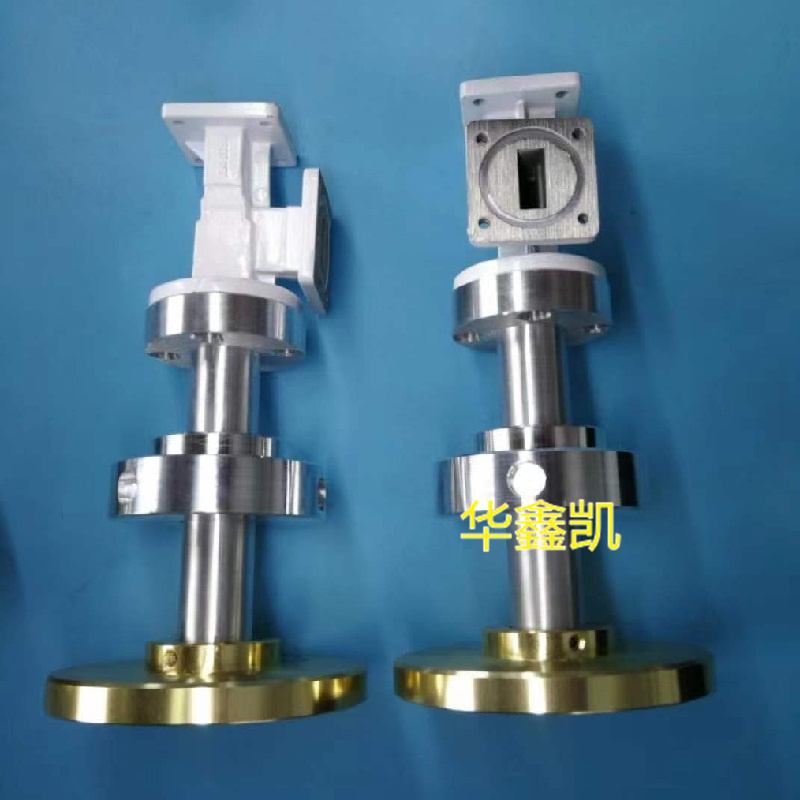

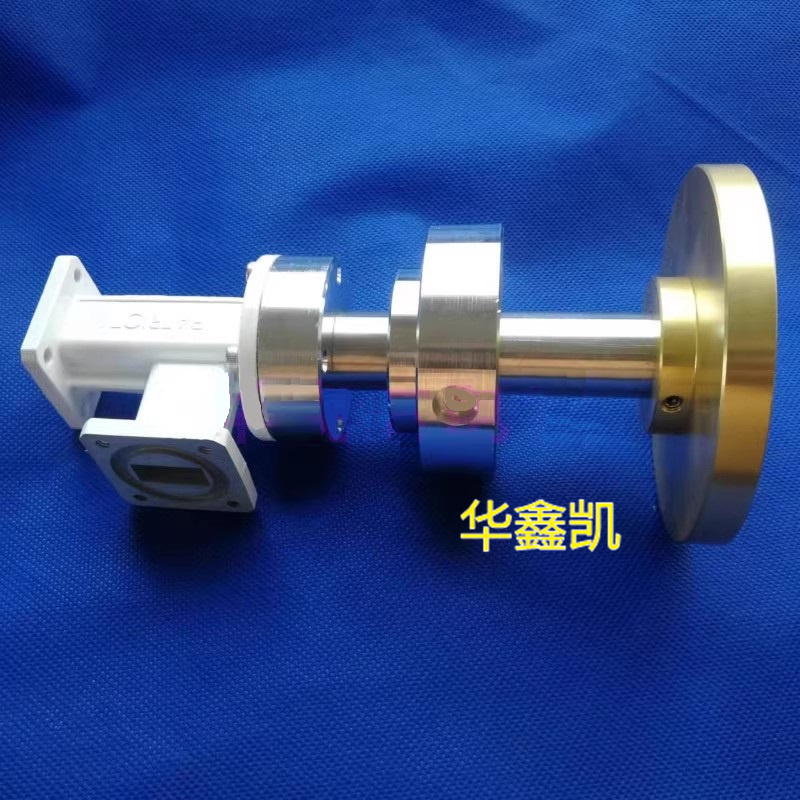

KU波段圆极化双极化一体化馈源盘，C转ku馈源盘
在卫星通信中运用于抛物面天线等天线系统中的Ku频段线圆极化一体化收发馈源。它采用同轴嵌套的紧凑结构，工作于Ku频
段，结构紧凑，体积小，性能优良，适于小口径天线的应用。

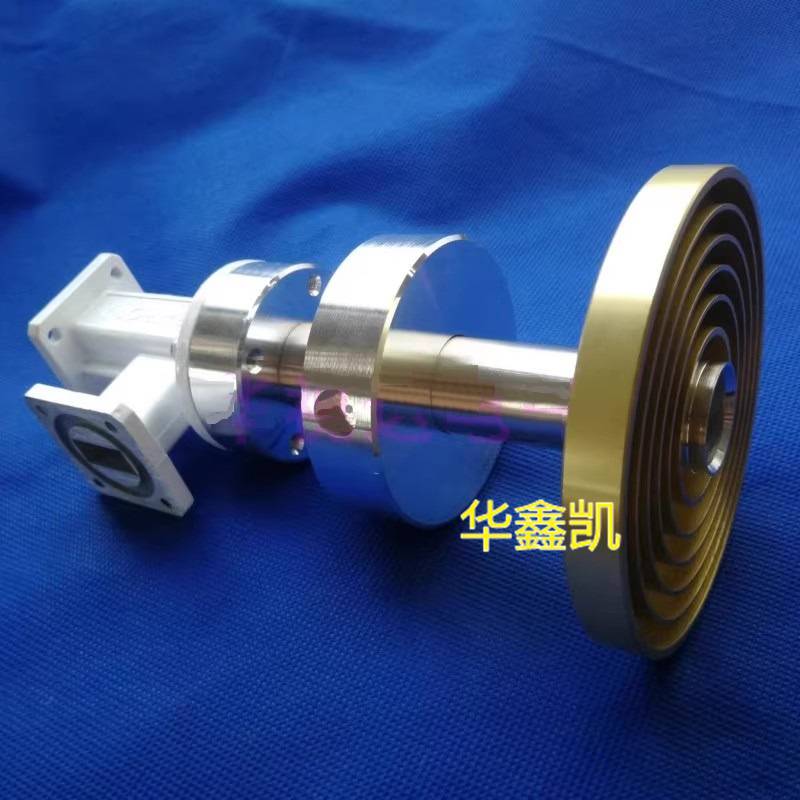

KU波段双圆极化馈源的基本结构包括Ku波段频率圆波导、法兰盘、同轴波导、Ku波段频率圆极化器和Ku波段频率双工器，Ku波
段频率圆锥波纹喇叭等，其同轴馈源喇叭与同轴圆极化器的一个端口连接，同轴圆极化器的另一个端口与同轴过渡波导直径较
大的一个端口连接，采用CNC精密机械加工制造，精度高
KU波段双圆极化馈源工作于双圆极化，具有旋转对称的辐射方向图，
KU波段双圆极化馈源可拆除圆极化器加装滤波器可工作于双线极化，具有旋转对称的辐射方向图，小于-40dB的交叉极化电平
，
良好的收发隔离度和反射损耗等优异的辐射性能。
产品指标：
工作频率：接收10.7°12.75GHz发射13.75-14.5GHz，
驻波比：<1.5
增益：48dB(1.2m偏馈天线，F/D=0.6)
馈源接口：WR75
KU双圆极化馈源可以用于接收低轨卫星与同步圆极化卫星信号，尤其适用于中星9号高标清圆极化节目接收
