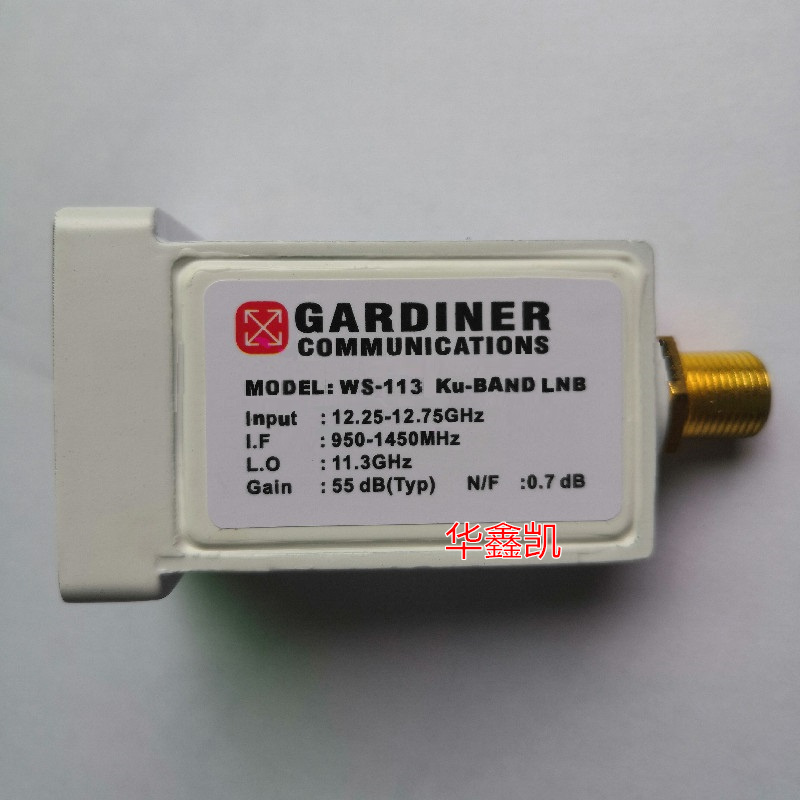

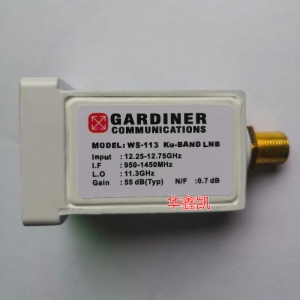

GARDINER嘉顿11300高频头锁相环WS-113本振工程KU降频器
![](home/upload/gpic/20230516/287e21a1b3904c727ea939af5ee5f50e.jpg)
![](home/upload/gpic/20230516/4917be9b65965a5b8d043cc6013e9da0.jpg)
![](home/upload/gpic/20230516/673d167aa3197095954964b6d9a683a6.jpg)
![](home/upload/gpic/20230516/03ee811361f0bd1eb6de75b3faa56b08.jpg)
GARDINER嘉顿双本振KU头在国际市场上得到广大广播电视从业人员的认可,一些科研单位、军队、高校在卫星电视项目中更是指定选用。
GARDINER嘉顿WS-113 KU头采用业界很好的LO(锁相环本地振荡器)生产提供最可靠的稳定性,其产品可以使用在极其严苛的环境中。
产品指标
输入频率范围 :12.25-12.75GHz
输出波段频率范围 :950-1450MHz
转换增益: 55dB
输出功率:(1dB压缩点),
增益平坦度 :1.5dB/27MHz
增益随温度、频率的稳定度: ±1.5 dB
输入电压驻波比VSWR :≤2.2:1
L波段输出阻抗 :75Ω,F型
噪声系数: 0.7dB
本振频率(LO): 11.30GHz
本振稳定度 :±10kHz
本振泄漏: ≤-45dBm
环 境 要 求
温度 工作: -40C ~ +60C
湿度 100%,冷凝(2英寸降雨/小时)
海拔高度 10,000’ AMSL ,de-rated by 2OC/1000’ from AMSL
供电要求
电压 +15-+24VDC
电流 150mA典型值
